南京曼卡特碳纖維布，作為一種優(yōu)質(zhì)的建筑加固材料，相較于傳統(tǒng)加固方法，其卓越的性能表現(xiàn)尤為突出。它擁有高強(qiáng)度、輕質(zhì)量的特點(diǎn)，且對(duì)原結(jié)構(gòu)空間的占用極小，同時(shí)其柔軟的質(zhì)地使其能夠輕松適應(yīng)復(fù)雜多變的建筑表面，如同布料一般靈活自如。

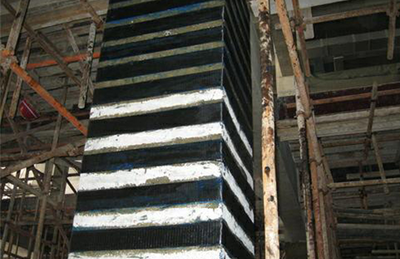

在混凝土結(jié)構(gòu)中，碳纖維布主要扮演著加強(qiáng)受彎構(gòu)件承載力的關(guān)鍵角色，其效果與鋼筋混凝土結(jié)構(gòu)中受拉區(qū)布置的鋼筋相媲美。經(jīng)過嚴(yán)格的安全性鑒定，曼卡特碳纖維布具備高達(dá)3400MPa的強(qiáng)度，然而在實(shí)際施工設(shè)計(jì)中，由于二次受力等因素的影響，有時(shí)單層碳纖維布可能無法滿足強(qiáng)度要求。這時(shí)，多層碳纖維布加固便成為了解決問題的有效手段。

在多層碳纖維布加固中，雙層碳纖維布加固的應(yīng)用最為普遍。與單層纖維布的粘貼相比，雙層碳纖維布的施工工藝稍顯復(fù)雜。在粘貼雙層碳纖維布時(shí)，必須確保在第一層碳布浸漬膠達(dá)到指干狀態(tài)前立即進(jìn)行下一層的粘貼。若超過1小時(shí)的延誤時(shí)間，則需等待12小時(shí)后再重新在第一層碳布上涂抹膠體進(jìn)行施工。此外，在粘貼前還需仔細(xì)清除灰塵等可能影響粘貼效果的雜質(zhì)。

雙層碳纖維布不僅在施工上要求嚴(yán)格，在構(gòu)造措施方面也同樣需要格外注意。其中，碳布端部的U型箍在雙層碳纖維布中扮演著重要的角色。當(dāng)混凝土梁受彎變形時(shí)，梁與纖維布需要保持變形協(xié)調(diào)，這會(huì)在混凝土梁底與膠、膠與碳纖維布間產(chǎn)生拉應(yīng)力，增加了端部剝離破壞的風(fēng)險(xiǎn)，特別是在多層碳布的情況下。而U型箍的應(yīng)用，能夠有效約束碳布，降低剝離的風(fēng)險(xiǎn)。同時(shí)，為了確保雙層碳布端部的錨固能力，采用碳纖維布分層截?cái)嗟姆绞绞且环N更為合理的加固方法。

在雙層碳布加固中，存在外短內(nèi)長(zhǎng)與內(nèi)短外長(zhǎng)兩種分層截?cái)嗟拇胧?。南京曼卡特建議從以下幾個(gè)方面進(jìn)行綜合判斷：

 傳力路徑方面，外短內(nèi)長(zhǎng)型中，b端碳纖維受力需要通過兩層膠和一層布才能傳遞到混凝土結(jié)構(gòu)中，傳力路徑較長(zhǎng)，整體性能稍遜。

可靠程度方面，外短內(nèi)長(zhǎng)形式中，b端碳纖維布與混凝土基材存在二次粘貼，增加了錨固失效的風(fēng)險(xiǎn)，降低了錨固效果的可靠性。

剝離破壞方面，內(nèi)短外長(zhǎng)的構(gòu)造形式將b端頭包裹其中，對(duì)b端頭起到了有效的約束作用，提高了其抗剝離能力。因此，內(nèi)短外長(zhǎng)加U型箍的錨固和加固效果明顯優(yōu)于外短內(nèi)長(zhǎng)型。

本文鏈接：http://www.0zsvmc.cn/Article/rhjgdctxwb.html

（編輯者：南京曼卡特，如需轉(zhuǎn)載，請(qǐng)注明出處）
